Le fraisage est l'un des grands procédés d'usinage, au même titre que le tournage, le perçage ou le taraudage. Il consiste à enlever de la matière sur une pièce à l'aide d'un outil tournant muni d'arêtes coupantes, la fraise, afin d'obtenir une surface plane, une rainure, une poche, un contour ou une forme complexe en trois dimensions. Présent dans presque tous les ateliers de mécanique, il sert à fabriquer des pièces de moteur, des moules, des outillages, des prothèses, des pièces aéronautiques, mais aussi des meubles et des menuiseries lorsqu'il s'applique au bois. Le mot dépasse d'ailleurs largement le cadre de l'industrie : le menuisier qui profile un chant à la défonceuse fait du fraisage, tout comme le bricoleur qui creuse une petite cuvette conique pour noyer la tête d'une vis, ou l'entreprise de travaux publics qui rabote la couche d'enrobé d'une route avant de la refaire. Depuis l'arrivée de la commande numérique, le procédé a gagné en précision et en complexité, au point de permettre des formes autrefois impossibles à usiner. Cette définition présente le principe du fraisage, ses principales variantes, les machines utilisées, ses usages en bricolage et les règles de sécurité à respecter.
Qu'est-ce que le fraisage ? Définition de l'usinage par fraise
En mécanique, le fraisage se définit comme un procédé de fabrication par enlèvement de copeaux, dans lequel un outil rotatif à plusieurs dents, la fraise, attaque la matière tandis que la pièce et l'outil se déplacent l'un par rapport à l'autre. Il combine donc deux mouvements : le mouvement de coupe, c'est-à-dire la rotation rapide de la fraise autour de son axe, et le mouvement d'avance, qui fait progresser la pièce vers l'outil ou l'outil le long de la pièce. Chaque dent prélève à son passage un petit copeau, ce qui distingue le fraisage du tournage, où c'est la pièce qui tourne face à un outil à arête unique. La machine dédiée est la fraiseuse, verticale ou horizontale selon l'orientation de sa broche, et les modèles les plus évolués prennent le nom de centres d'usinage. Le fraisage s'applique aux métaux (acier, aluminium, laiton, titane), aux plastiques techniques, aux composites, au bois et à ses dérivés, et même à certaines pierres. Les fraises elles-mêmes sont en acier rapide, en carbure de tungstène ou munies de plaquettes rapportées, et leur forme varie selon l'opération : fraises cylindriques, fraises deux tailles, fraises à surfacer, fraises boules, fraises de forme ou fraises coniques.
Comment fonctionne le fraisage ? Mouvements et paramètres de coupe
Réussir un fraisage revient à régler correctement quelques paramètres qui dépendent du matériau usiné, de la fraise et de la rigidité de la machine. La vitesse de coupe, c'est-à-dire la vitesse à laquelle l'arête de la fraise défile contre la matière, détermine la fréquence de rotation de la broche : elle est plus élevée pour l'aluminium ou le bois que pour l'acier inoxydable ou le titane, et elle est donnée par les tableaux des fabricants d'outils. L'avance par dent fixe l'épaisseur du copeau prélevé par chaque arête et, multipliée par le nombre de dents et la vitesse de rotation, la vitesse d'avance de la table. Viennent ensuite la profondeur de passe, axiale et radiale, qui définit le volume de matière enlevé à chaque passage. Un réglage trop timide fait frotter l'outil au lieu de couper, l'échauffe et l'use prématurément ; un réglage trop agressif provoque des vibrations, un mauvais état de surface, voire la casse de la fraise. On distingue généralement une phase d'ébauche, où l'on enlève rapidement le gros de la matière, puis une phase de finition, avec des passes légères qui donnent la cote et l'état de surface. La lubrification ou l'arrosage, enfin, refroidissent l'outil et évacuent les copeaux.
Fraisage en opposition et fraisage en concordance
Selon le sens de rotation de la fraise par rapport au sens d'avance de la pièce, on parle de fraisage en opposition ou de fraisage en concordance. En opposition, la dent attaque la matière à contresens de l'avance : le copeau commence très fin puis s'épaissit, ce qui fait d'abord glisser l'arête avant qu'elle ne morde, avec davantage d'échauffement et d'usure. Ce mode a longtemps été privilégié sur les fraiseuses conventionnelles, car l'effort de coupe tend à repousser la table et neutralise ainsi le jeu de la vis de transmission. En concordance, la dent attaque dans le sens de l'avance : le copeau commence épais et finit fin, la coupe est plus franche, l'état de surface généralement meilleur et l'outil dure plus longtemps. En revanche, l'effort tend à tirer la pièce vers la fraise, ce qui exige une machine sans jeu, comme les fraiseuses à commande numérique équipées de vis à billes. C'est pourquoi la concordance est aujourd'hui le mode le plus courant sur les machines modernes, l'opposition restant utile sur les machines anciennes, sur les pièces à croûte dure comme les bruts de fonderie ou dans certains matériaux. Le même raisonnement vaut d'ailleurs pour la défonceuse à bois, dont le sens de passe conditionne la sécurité.
Quels sont les principaux types de fraisage ?
On classe habituellement les opérations de fraisage selon la partie de la fraise qui travaille. Dans le fraisage de face, aussi appelé surfaçage ou fraisage en bout, ce sont les dents situées à l'extrémité de l'outil qui coupent, l'axe de la fraise étant perpendiculaire à la surface usinée : c'est la méthode employée pour dresser une face plane, par exemple sur un bloc brut avant les autres opérations. Dans le fraisage de profil, ou fraisage en roulant, ce sont les dents de la périphérie qui travaillent, l'axe étant parallèle à la surface : il sert à usiner des flancs, des contours extérieurs ou intérieurs et des épaulements. Le fraisage combiné, réalisé avec une fraise dite deux tailles, fait travailler simultanément le bout et la périphérie, pour former d'un seul passage un épaulement ou le fond et les flancs d'une rainure. À partir de ces bases, on décline une multitude d'opérations : rainurage, usinage de poches, chanfreinage, perçage et alésage à la fraise, gravure, taillage d'engrenages avec des fraises-mères, ou encore copiage de surfaces gauches à la fraise boule pour les moules et les pièces aérodynamiques, domaine où la commande numérique a tout changé. Le choix entre ces opérations dépend de la géométrie recherchée, mais aussi de la tolérance demandée, de l'état de surface attendu et du nombre de pièces à produire, une petite série justifiant rarement un outil de forme spécifique.
| Type de fraisage | Partie de la fraise qui coupe | Exemples d'usage |
|---|---|---|
| Fraisage de face (surfaçage) | Dents en bout, axe perpendiculaire à la surface | Dresser une face plane, préparer un brut |
| Fraisage de profil (en roulant) | Dents périphériques, axe parallèle à la surface | Contours, flancs, épaulements |
| Fraisage combiné | Bout et périphérie (fraise deux tailles) | Rainures, poches, épaulements en une passe |
| Fraisage de forme | Fraise au profil particulier | Moulures, queues d'aronde, engrenages |
| Fraisage 3D (copiage) | Fraise boule pilotée en commande numérique | Moules, prothèses, pièces aéronautiques |
| Fraisure (bricolage) | Fraise conique à main ou sur perceuse | Noyer la tête d'une vis |

Fraisage à commande numérique : CNC, FAO et centres d'usinage

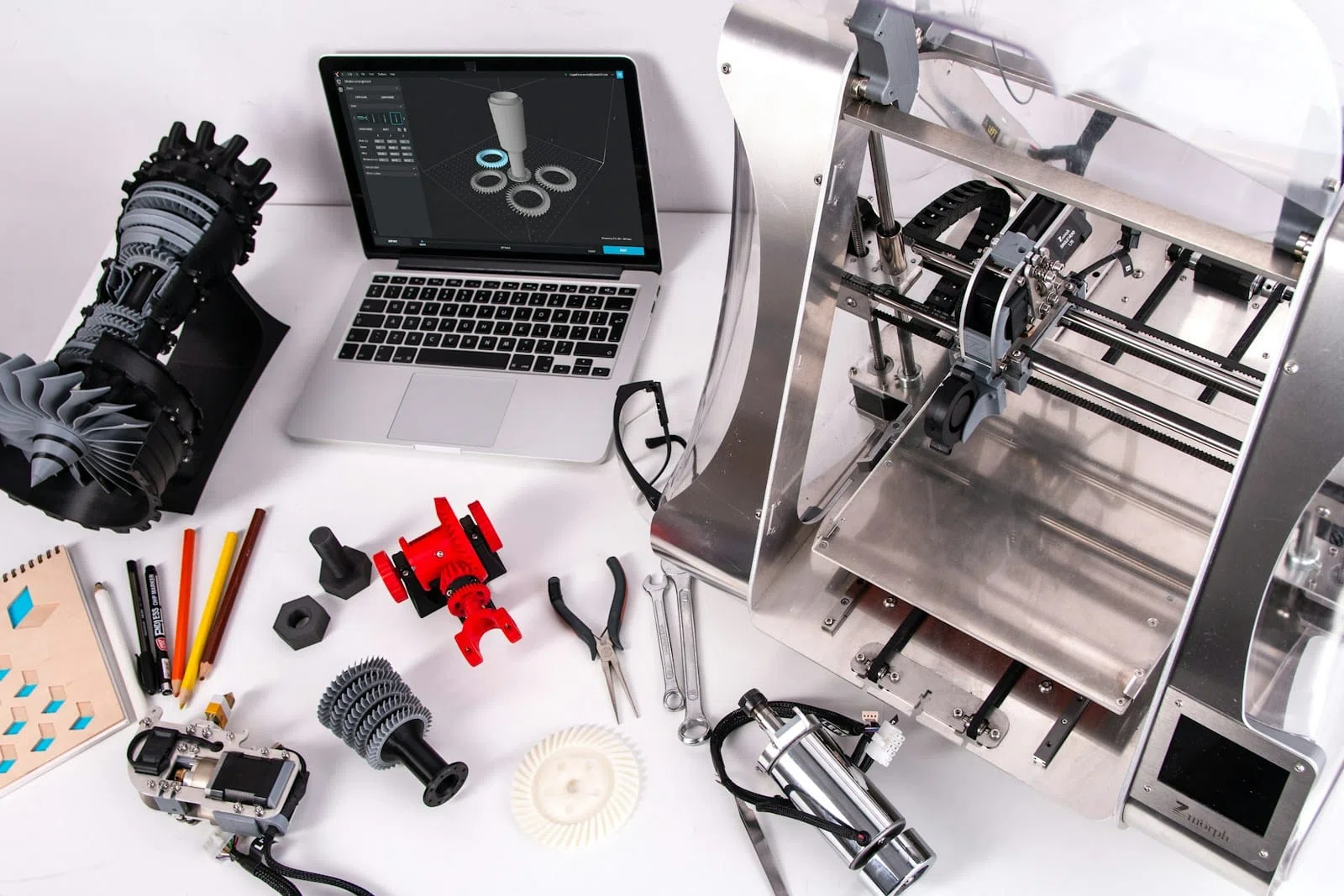

Les premières fraiseuses apparaissent au début du XIXe siècle, avec le besoin de fabriquer en série des pièces interchangeables, notamment pour l'armement, et elles se perfectionnent tout au long du siècle avec les fraiseuses universelles. La véritable révolution intervient au milieu du XXe siècle, lorsque des travaux menés aux États-Unis, notamment au MIT, associent pour la première fois une fraiseuse à une commande numérique qui pilote les déplacements des axes à partir d'instructions codées. Le fraisage CNC, pour Computer Numerical Control, s'est depuis généralisé : les machines lisent un programme, souvent écrit en code G, qui décrit chaque trajectoire, chaque vitesse et chaque changement d'outil. Il suffit d'observer des fraiseuses modernes ainsi que celles-ci, en service dans un atelier d'usinage, pour mesurer le chemin parcouru : magasins d'outils automatiques, trois, quatre ou cinq axes simultanés, palpeurs de mesure et arrosage haute pression. En amont, les logiciels de fabrication assistée par ordinateur (FAO) calculent les trajectoires à partir du modèle 3D conçu en CAO et permettent de simuler l'usinage à l'écran pour détecter les collisions. L'opérateur reste pourtant indispensable : il choisit les outils, bride la pièce, contrôle les cotes et ajuste les paramètres face aux imprévus.
Le fraisage en bricolage et en menuiserie : défonceuse, fraisure et autres sens
Pour le bricoleur, le fraisage prend des formes plus familières. La plus courante est la fraisure : avant de poser une vis à tête fraisée, on creuse à l'aide d'une fraise conique montée sur la perceuse une petite cuvette en entonnoir qui permet à la tête de venir affleurer la surface, voire de s'y noyer légèrement pour être ensuite masquée à la pâte à bois. Il existe des forets étagés qui percent et fraisent en une seule opération. La défonceuse, ou toupie portative, est quant à elle une véritable fraiseuse à bois : munie de fraises droites, à chanfreiner, à arrondir, à rainurer ou à queue d'aronde, elle permet de profiler les chants d'un plateau, de creuser des rainures pour un fond de tiroir, de réaliser des mortaises ou des assemblages. Les ateliers de menuiserie utilisent aussi la toupie fixe et, de plus en plus, des fraiseuses CNC à portique pour découper des panneaux ou graver des enseignes. Le mot désigne enfin d'autres techniques : en travaux publics, le fraisage routier retire l'ancien revêtement d'une chaussée à l'aide d'une machine à tambour ; en dentisterie, la fraise du dentiste élimine les tissus cariés ; en orthopédie, les fraises sont utilisées en chirurgie osseuse. Tous ces sens partagent l'idée d'un outil rotatif à arêtes coupantes qui enlève la matière.
Fraisage : quelles règles de sécurité et quelles bonnes pratiques ?
Qu'il s'agisse d'une fraiseuse d'atelier ou d'une défonceuse de bricoleur, le fraisage fait intervenir un outil tranchant tournant à grande vitesse, et les accidents peuvent être graves. Le port de lunettes de protection est indispensable, car les copeaux métalliques sont projetés avec force et peuvent être brûlants ; une protection auditive est conseillée pour les machines bruyantes, et un masque contre les poussières pour le bois et les panneaux dérivés. On évite les vêtements amples, les bijoux et les cheveux longs non attachés, qui risquent d'être happés par la broche, et l'on ne porte pas de gants à proximité d'un outil en rotation sur les machines fixes. La pièce doit toujours être solidement bridée dans un étau ou sur la table, jamais tenue à la main face à la fraise. On ne retire jamais les copeaux à la main, mais avec un crochet ou une brosse, machine arrêtée. Avec la défonceuse, on respecte le sens d'avance indiqué par le fabricant, on travaille en plusieurs passes plutôt qu'en une seule passe profonde et on attend l'arrêt complet de l'outil avant de poser la machine. Une fraise bien affûtée et adaptée au matériau coupe mieux et plus sûrement qu'un outil émoussé. Ces gestes deviennent vite naturels, que l'on rabote un chant ou que l'on prépare l'assemblage par tenon et mortaise d'une table en bois massif.
C.S.
