La CAO, pour conception assistée par ordinateur, désigne l'ensemble des logiciels et des méthodes qui permettent de concevoir un objet sur ordinateur avant de le fabriquer : une pièce mécanique, un circuit électronique, un bâtiment, une prothèse dentaire ou même un avion entier. En anglais, on parle de Computer-Aided Design, abrégé CAD. Plutôt que de tracer des plans à la main sur une planche à dessin, l'ingénieur ou le concepteur construit une maquette numérique, le plus souvent en trois dimensions, qu'il peut faire tourner à l'écran, modifier, assembler avec d'autres pièces et soumettre à des tests virtuels. Cette maquette sert ensuite à produire automatiquement les plans, les nomenclatures et les instructions destinées aux machines de fabrication. La CAO a profondément transformé l'industrie depuis la fin du XXe siècle, en réduisant les erreurs de conception, en raccourcissant les délais et en permettant de travailler à plusieurs sur un même projet. Cette définition présente le principe de la CAO, ce qui la distingue du simple dessin assisté par ordinateur, la façon dont fonctionnent ces logiciels, leur histoire et les nombreux métiers qui les utilisent au quotidien, de l'atelier de mécanique au cabinet dentaire.

Qu'est-ce que la CAO ? Définition de la conception assistée par ordinateur

La conception assistée par ordinateur repose sur une idée simple : décrire un objet par sa géométrie exacte et ses caractéristiques, de manière à ce que l'ordinateur puisse le représenter, le mesurer et le calculer. Un logiciel de CAO ne se contente pas de dessiner des traits, il manipule des volumes, des surfaces, des matériaux et des relations entre les pièces : un trou percé dans une plaque « sait » qu'il est un trou, avec un diamètre, une profondeur et une position, et l'on peut vérifier qu'une vis passera bien à travers. Cette richesse d'information permet d'enchaîner de nombreuses tâches à partir d'un même fichier : visualiser le produit sous tous les angles, détecter les collisions entre composants, calculer une masse ou un volume, simuler la résistance, générer les plans cotés et préparer la fabrication. On parle souvent de chaîne numérique pour décrire ce continuum entre conception et production. Dans le bâtiment, la même logique a donné naissance à le BIM, une méthode où la maquette numérique d'un ouvrage réunit à la fois sa forme et les informations utiles à tous les corps de métier. La CAO n'est donc pas un logiciel unique, mais une famille d'outils adaptés à chaque secteur.

Schéma animé de la chaîne de conception en CAO : esquisse, modèle 3D, simulation, plans 2D puis fabrication assistée par ordinateurLa CAO, du croquis à la pièce fabriquéeEsquisseidée, croquisModèle 3Dpièces, cotesSimulationefforts, chaleurPlans 2Dmise en planFabricationFAO, machineon corrige le modèle et on recommenceUn seul fichier numérique sert à concevoir, vérifier, documenter et fabriquer.
La CAO relie toutes les étapes de conception d’un objet, avec des allers-retours entre modèle et simulation avant toute fabrication.

CAO et DAO : quelles différences ?

On confond souvent la CAO avec le DAO, le dessin assisté par ordinateur, alors que les deux notions ne recouvrent pas le même travail. Le DAO remplace la planche à dessin : il sert à produire des plans, des schémas et des documents techniques, le plus souvent en deux dimensions. Une ligne y reste une ligne, sans information sur la fonction de l'élément qu'elle représente ni sur ses liens avec les autres composants. La CAO, elle, construit un objet virtuel complet. Elle est généralement paramétrique : les dimensions sont des paramètres reliés entre eux, de sorte que modifier une cote fait évoluer automatiquement la pièce, les assemblages qui l'utilisent et les plans qui en découlent. Elle permet aussi de simuler le comportement de cet objet. La frontière est toutefois poreuse, car beaucoup de logiciels font les deux : AutoCAD, longtemps associé au dessin technique en 2D, propose aussi de la modélisation 3D, tandis que les logiciels de CAO mécanique génèrent eux-mêmes leurs plans 2D. Quant à CorelDRAW, parfois cité, il relève plutôt de l'illustration graphique. Retenir que le DAO dessine et que la CAO conçoit reste la meilleure manière de distinguer les deux.

Comparaison entre un plan de dessin assisté par ordinateur en deux dimensions et un modèle de CAO en trois dimensions dont la longueur change avec un paramètreDAO : le dessinCAO : la maquette numérique80 mm40Des traits et des cotesà modifier un par unlongueur80 mm110 mmUn volume paramétré :une cote change, tout suit
En DAO, on dessine des traits ; en CAO, on construit un objet virtuel dont les dimensions pilotent automatiquement la forme et les plans.

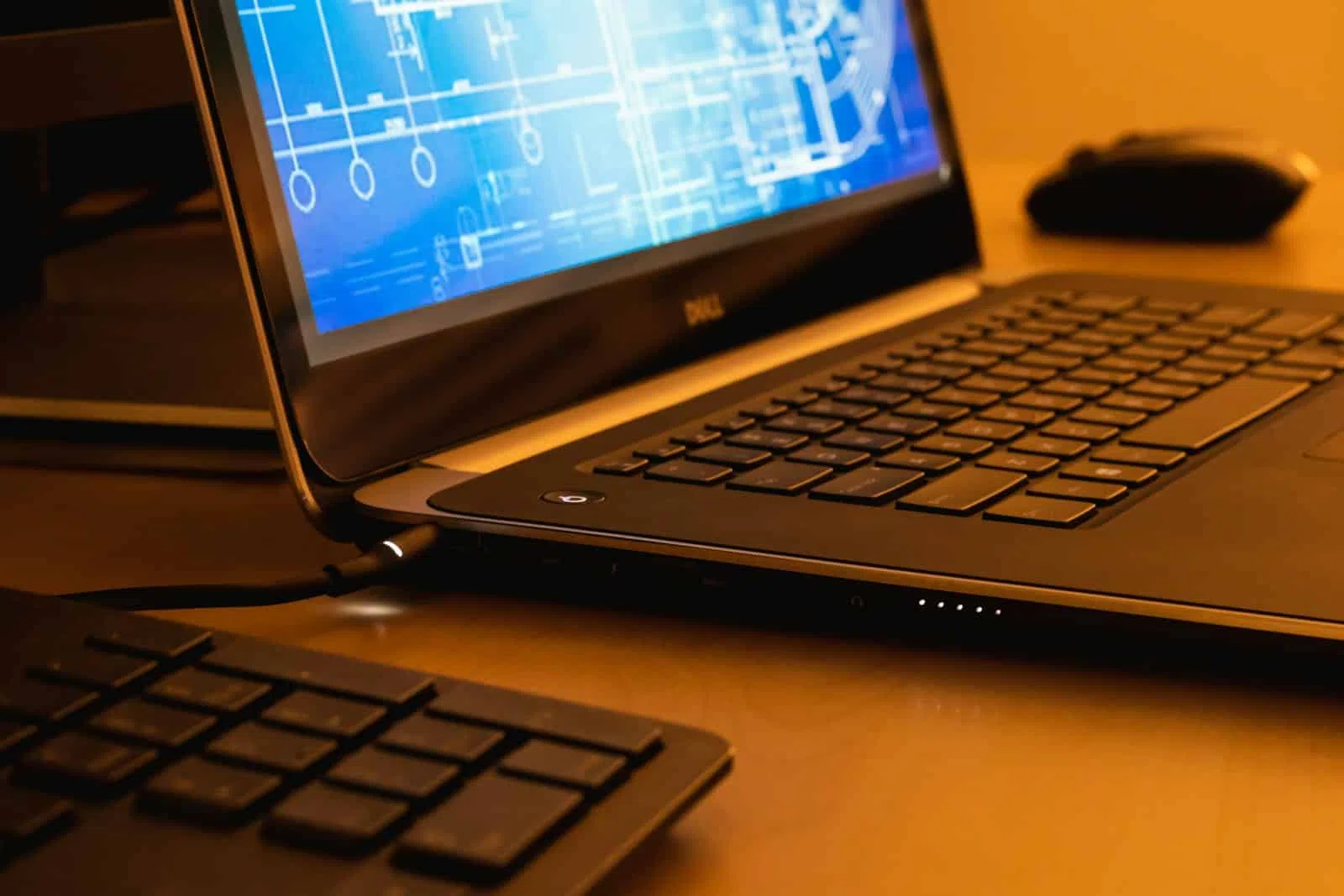

Logiciel AutoCAD, emblématique de la CAO et du DAO, affiché sur un écran

Les logiciels de CAO les plus connus

Le marché des logiciels de CAO est très segmenté selon les métiers. En mécanique et dans l'industrie, les noms qui reviennent le plus souvent sont CATIA, développé par le français Dassault Systèmes et réputé dans l'aéronautique et l'automobile, SolidWorks, du même éditeur, très présent dans les bureaux d'études des PME, ou encore Siemens NX et Creo pour les grands projets industriels. Autodesk, l'éditeur d'AutoCAD, propose également Inventor et Fusion. Dans le bâtiment, on rencontre AutoCAD, Revit ou ArchiCAD ; en électronique, Altium Designer, Cadence ou le logiciel libre KiCad ; dans le domaine dentaire, des solutions spécialisées comme celles d'Exocad. Les particuliers et les amateurs d'impression 3D se tournent souvent vers des outils plus accessibles, parfois gratuits ou libres, comme FreeCAD, ou vers des modeleurs en ligne. Les tarifs, les licences et les fonctions évoluent régulièrement, et le choix dépend autant du secteur que des habitudes de l'entreprise et de ses partenaires. Pour échanger des fichiers entre logiciels différents, les professionnels s'appuient sur des formats d'échange normalisés, comme STEP ou IGES pour la mécanique, ou IFC pour le bâtiment, qui évitent d'être prisonnier d'un seul éditeur.

Comment fonctionne un logiciel de CAO ?

Travailler en CAO commence presque toujours par une esquisse en deux dimensions, un profil dessiné sur un plan, auquel on ajoute des contraintes (deux lignes parallèles, un cercle centré, une longueur imposée). Cette esquisse est ensuite transformée en volume par des fonctions comme l'extrusion, qui « pousse » le profil dans l'épaisseur, ou la révolution, qui le fait tourner autour d'un axe pour créer un objet rond. On ajoute ensuite des perçages, des congés, des chanfreins ou des nervures, chaque opération étant mémorisée dans un arbre de construction que l'on peut modifier à tout moment. Les modèles peuvent être volumiques, c'est-à-dire pleins comme un objet réel, ou surfaciques, pour décrire des formes très galbées comme une carrosserie. Les pièces sont ensuite réunies dans un assemblage, où l'on précise comment elles s'emboîtent et bougent les unes par rapport aux autres, ce qui permet de vérifier qu'un mécanisme fonctionne sans collision. Le logiciel produit enfin la mise en plan, c'est-à-dire les vues cotées destinées à l'atelier, ainsi que la liste des composants. Tout cela demande une machine assez puissante, notamment pour les grands assemblages, et une bonne formation, car la logique de construction s'apprend.

La simulation et la fabrication assistées par ordinateur

L'un des grands atouts de la CAO est de pouvoir tester un produit avant qu'il existe. Des modules de simulation, regroupés sous le nom d'IAO (ingénierie assistée par ordinateur), découpent la pièce en milliers de petits éléments pour calculer comment elle se déforme sous un effort, comment la chaleur s'y propage ou comment un fluide circule autour d'elle : c'est la méthode des éléments finis. L'ingénieur repère ainsi les zones fragiles, allège une pièce là où la matière est inutile ou compare plusieurs variantes sans fabriquer de prototype à chaque fois. Ces calculs restent des modèles, qui doivent être validés par des essais réels, mais ils réduisent fortement le nombre d'allers-retours coûteux. En aval, la maquette numérique alimente la FAO, la fabrication assistée par ordinateur : un logiciel calcule les trajectoires d'outil qu'une machine d'usinage devra suivre, ou prépare le découpage en couches pour une imprimante 3D. On parle souvent de CFAO pour désigner l'ensemble conception et fabrication. Ce lien direct entre le modèle et la machine supprime les erreurs de recopie de cotes et permet de produire des formes qu'il serait très difficile de tracer à la main.

Quels sont les avantages de la CAO ?

Le premier bénéfice de la CAO est la précision : les dimensions sont exactes au millième de millimètre si nécessaire, et les incohérences fréquentes des plans manuels, comme des cotes contradictoires entre deux vues, deviennent beaucoup plus rares. Le deuxième est le gain de temps : une modification se répercute automatiquement dans tout le projet, les plans se mettent à jour, les pièces standard (vis, roulements, profilés) se puisent dans des bibliothèques et les éléments déjà conçus se réutilisent d'un produit à l'autre. Le troisième est la réduction des coûts de prototypage grâce aux tests virtuels. S'y ajoute un avantage collaboratif : plusieurs équipes, parfois dans des pays différents, peuvent travailler sur la même maquette, la commenter et suivre ses versions. La CAO a aussi ses contraintes : licences parfois onéreuses, besoin d'ordinateurs performants, temps d'apprentissage non négligeable et risque de dépendance à un format propriétaire. Elle ne remplace pas non plus le savoir-faire du concepteur, qui reste seul juge de la pertinence d'une solution. Le tableau suivant résume les grands usages par domaine.

DomaineCe que l'on conçoit en CAOExemples de logiciels
Mécanique et industriePièces, assemblages, moules, machinesCATIA, SolidWorks, Siemens NX, Inventor
Aéronautique et automobileStructures, carrosseries, moteurs, câblagesCATIA, NX, Creo
ÉlectroniqueSchémas, circuits imprimés, placement des composantsAltium Designer, Cadence, KiCad
Architecture et BTPPlans, maquettes de bâtiments, réseauxAutoCAD, Revit, ArchiCAD
DentaireCouronnes, bridges, gouttièresLogiciels dédiés comme ceux d'Exocad
Orthopédie et santéOrthèses, corsets, prothèses sur mesureModeleurs 3D associés à des scanners

Une brève histoire de la CAO

Les débuts de la CAO remontent aux années 1960, lorsque des chercheurs américains montrent qu'il est possible de dessiner directement sur un écran d'ordinateur : le programme Sketchpad, mis au point au MIT par Ivan Sutherland, est souvent cité comme un pionnier. Dans les années 1960 et 1970, les grands constructeurs automobiles et aéronautiques développent leurs propres systèmes, très coûteux, pour décrire mathématiquement les formes complexes de leurs carrosseries et de leurs fuselages ; c'est dans ce contexte que Dassault fait naître ce qui deviendra CATIA. La CAO se généralise ensuite, en gros entre le milieu des années 1970 et 1990, à mesure que le prix des postes de travail baisse jusqu'à devenir comparable au coût annuel d'un dessinateur. Les entreprises doivent alors convertir leurs plans papier, un travail laborieux qui révèle au passage de nombreuses erreurs accumulées. L'arrivée des ordinateurs personnels change la donne : en 1982, Autodesk lance AutoCAD, qui rend le dessin technique sur ordinateur accessible aux petites structures, avant que la modélisation 3D paramétrique ne se diffuse dans les années 1990. Aujourd'hui, la CAO s'enrichit de fonctions collaboratives en ligne, de scanners 3D et d'outils de génération automatique de formes.

La CAO utilisée dans l'aéronautique pour concevoir un avion

Dans quels domaines utilise-t-on la CAO ?

La CAO s'est imposée d'abord dans la mécanique, où elle permet de modéliser des pièces complexes, de les assembler et de simuler leur fonctionnement : un moteur, un train d'atterrissage ou une simple charnière de meuble passent aujourd'hui par une maquette numérique. Dans l'électronique, la CAO sert à dessiner les schémas, à vérifier le comportement des circuits par simulation (les outils dérivés de SPICE sont un classique du domaine), puis à placer les composants et à router les pistes conductrices sur les circuits imprimés, avec des fonctions de routage automatique. Dans l'architecture et la construction, elle permet de concevoir des bâtiments en trois dimensions, de produire des rendus réalistes pour les clients et de coordonner les corps de métier, tout en évaluant la performance thermique ou énergétique d'un projet. Elle sert aussi au patrimoine : les relevés par scanner laser et par photogrammétrie, qui consiste à reconstituer un volume à partir de nombreuses photos, alimentent des modèles 3D précieux pour documenter et restaurer des monuments. D'autres secteurs comme la mode, le design d'objets, la joaillerie ou la conception de jouets y ont également recours, chacun avec des outils adaptés à ses contraintes.

La CAO dans la santé : dentaire et orthopédie

La santé est l'un des terrains où la CAO a le plus progressé ces dernières années. En odontologie, les empreintes en pâte sont de plus en plus souvent remplacées par des empreintes numériques prises avec un scanner intra-oral ; le prothésiste ou le dentiste conçoit ensuite à l'écran une couronne, un bridge ou une gouttière, en tenant compte des dents voisines et de la manière dont les mâchoires se rencontrent lors de la mastication, ce que l'on appelle l'occlusion. En orthopédie, les scanners 3D remplacent peu à peu le moulage en plâtre pour relever la forme d'un membre ou d'un tronc, puis le logiciel sert à concevoir une orthèse, un corset ou l'emboîture d'une prothèse parfaitement ajustés au patient. Le modèle numérique se modifie facilement, ce qui évite de reprendre une empreinte à chaque ajustement, un vrai avantage pour les enfants en croissance. Dans les deux cas, la pièce conçue est ensuite produite par impression 3D ou par usinage, en passant par la commande numérique des machines, dont le principe est détaillé dans notre article sur la CNC, illustrant parfaitement ce lien direct entre conception virtuelle et objet réel qui fait toute la force de la CAO.
