Un système embarqué est un ensemble électronique et informatique intégré à un appareil plus vaste pour y accomplir une ou quelques tâches bien précises, souvent sans que l'utilisateur en ait conscience. Le programme qui règle la température d'un four, celui qui déclenche l'airbag d'une voiture, qui fait battre un stimulateur cardiaque au bon rythme, qui commande le tambour d'un lave-linge ou qui affiche l'heure sur une montre connectée relève de l'informatique embarquée. Contrairement à un ordinateur de bureau, conçu pour exécuter toutes sortes de logiciels au gré de son utilisateur, un système embarqué est taillé sur mesure pour sa mission : son matériel et son logiciel sont choisis ensemble pour être juste suffisants, fiables, économes en énergie et peu coûteux à produire en grande série. Ces systèmes sont aujourd'hui partout, et l'on estime qu'ils sont bien plus nombreux que les ordinateurs et les smartphones réunis, puisqu'un seul véhicule récent en contient des dizaines. Ils forment le cœur discret des voitures, des avions, des trains, des équipements médicaux, des machines industrielles, des appareils électroménagers et des objets connectés. Cette définition explique ce qu'est un système embarqué, comment il fonctionne, d'où il vient, où on le rencontre, quels défis pose sa conception et comment travaillent ceux qui le développent.

Qu'est-ce qu'un système embarqué ? Définition

Un système embarqué associe trois éléments. Le premier est une unité de calcul, le plus souvent un microcontrôleur, une petite puce qui réunit sur un même composant un processeur, de la mémoire et des circuits d'entrée et de sortie ; pour les applications plus exigeantes, on utilise des microprocesseurs plus puissants ou des « systèmes sur puce » qui intègrent presque tout un ordinateur. Beaucoup de ces puces reposent sur l'architecture ARM, réputée pour son excellent rapport entre performance et consommation électrique. Le deuxième élément est le logiciel embarqué, appelé aussi micrologiciel ou firmware, inscrit dans une mémoire permanente et lancé dès la mise sous tension ; il peut s'agir d'un programme unique tournant en boucle ou d'un petit système d'exploitation spécialisé. Le troisième élément est le lien avec le monde physique : des capteurs qui mesurent une température, une pression, une vitesse ou une position, et des actionneurs qui agissent en retour, comme un moteur, une vanne, une résistance chauffante ou un écran. Le système embarqué est généralement invisible et non modifiable par l'utilisateur final, qui interagit seulement avec quelques boutons, un écran ou une application, sans savoir qu'un véritable petit ordinateur travaille à l'intérieur de l'appareil.

Système embarqué ou ordinateur : quelles différences ?

Un ordinateur personnel et un système embarqué reposent sur les mêmes principes, un processeur qui exécute des instructions stockées en mémoire, mais ils répondent à des logiques opposées. L'ordinateur est un outil polyvalent : on y installe librement des logiciels de toutes sortes, ses ressources sont abondantes et il peut se permettre d'être lent à démarrer ou de redémarrer de temps en temps. Le système embarqué est dédié à une fonction : son logiciel est figé ou presque, ses ressources sont calculées au plus juste pour réduire le coût, l'encombrement et la consommation, et il doit souvent fonctionner sans interruption pendant des années, parfois dans des conditions difficiles de chaleur, de vibrations ou d'humidité. Certains doivent réagir dans un délai garanti, quoi qu'il arrive, et d'autres sont alimentés par une petite pile censée durer très longtemps. La frontière n'est toutefois pas étanche : un smartphone, un téléviseur connecté ou une box Internet embarquent des processeurs puissants et des systèmes d'exploitation complets, souvent dérivés de Linux, et se situent à mi-chemin entre les deux mondes. Le tableau ci-dessous résume les principales différences entre ces deux familles de machines.

CritèreOrdinateur personnelSystème embarqué
FonctionPolyvalente, logiciels au choixDédiée à une tâche précise
RessourcesAbondantes (mémoire, puissance)Limitées et calculées au plus juste
ConsommationSecondaireSouvent critique, parfois sur pile
Temps de réactionVariable selon la chargeParfois garanti (temps réel)
InterfaceÉcran, clavier, sourisBoutons, voyants, petit écran ou aucune
Durée de serviceQuelques annéesSouvent dix ans ou plus

Comment fonctionne un système embarqué ?

Le fonctionnement d'un système embarqué suit généralement une boucle sans fin : mesurer, décider, agir. Prenons l'exemple d'un thermostat d'ambiance. Un capteur mesure la température de la pièce et la transmet sous forme de signal électrique ; un convertisseur la transforme en valeur numérique que le microcontrôleur peut traiter. Le logiciel compare cette valeur à la consigne choisie par l'occupant, en tenant compte de l'heure et du programme de la semaine, puis décide d'allumer ou d'éteindre la chaudière en commandant un relais. Il met à jour l'affichage, surveille les boutons et recommence quelques instants plus tard, des milliers de fois par jour. Dans un système plus complexe, comme le calculateur d'un moteur de voiture, la même logique s'applique à des dizaines de capteurs et d'actionneurs, plusieurs centaines de fois par seconde. Les systèmes embarqués communiquent souvent entre eux grâce à des bus de communication spécialisés : dans une automobile, le bus CAN permet aux différents calculateurs (moteur, freinage, airbags, tableau de bord) d'échanger leurs informations par le même câblage. Les objets connectés ajoutent une couche de communication sans fil, comme le Bluetooth, le Wi-Fi ou des réseaux à longue portée et faible consommation, pour transmettre leurs mesures à une application ou à un serveur distant.

Boucle d'un système embarqué dans un thermostat : le capteur mesure, le microcontrôleur décide, le relais allume le chauffage 1. Mesurercapteur de température MCU19 °C < 20 °C2. Décidermicrocontrôleur 3. Agirrelais du chauffage et ainsi de suite, en boucle Mesurer, décider, agir : la boucle embarquée
Dans un thermostat, le système embarqué mesure la température, la compare à la consigne puis commande le chauffage, sans jamais s'arrêter.

Le temps réel, une exigence clé de nombreux systèmes embarqués

Beaucoup de systèmes embarqués sont dits temps réel, une expression souvent mal comprise. Elle ne signifie pas « très rapide », mais « capable de garantir une réponse dans un délai maximal connu à l'avance ». Un airbag doit se déclencher en quelques millisecondes après le choc, un système antiblocage des roues doit moduler la pression de freinage à un rythme précis, un stimulateur cardiaque doit délivrer son impulsion au bon moment : une réponse correcte mais tardive serait aussi grave qu'une réponse fausse. On distingue le temps réel strict, où tout dépassement de délai est inacceptable, comme dans le pilotage d'un avion, et le temps réel souple, où un retard occasionnel dégrade seulement la qualité, comme une image saccadée dans un lecteur vidéo. Pour tenir ces engagements, les concepteurs utilisent des systèmes d'exploitation temps réel, plus légers et plus prévisibles que les systèmes grand public, qui ordonnancent les tâches selon leur priorité et leur échéance. Ils analysent aussi le pire temps d'exécution de chaque traitement, évitent les mécanismes imprévisibles et testent longuement le comportement du système dans toutes les situations envisageables, y compris les plus improbables, car c'est souvent dans ces cas limites que surviennent les défaillances.

D'où viennent les systèmes embarqués ? Histoire

L'histoire des systèmes embarqués commence avec l'électronique numérique des années 1960. L'un des exemples les plus célèbres est l'ordinateur de guidage des missions Apollo, conçu au Massachusetts Institute of Technology et installé à bord des vaisseaux qui ont emmené des astronautes vers la Lune : il devait tenir dans un volume réduit, consommer peu et fonctionner sans faille, des contraintes qui définissent encore le domaine. À la même époque, des calculateurs embarqués équipent des missiles et des avions militaires. Le tournant vient au début des années 1970 avec l'invention du microprocesseur, puis du microcontrôleur, qui réunit sur une seule puce tout ce qu'il faut pour piloter un appareil. Le coût de l'électronique chute et les puces se glissent dans les calculatrices, les fours à micro-ondes, les machines à laver, les jouets et les magnétoscopes. L'automobile adopte progressivement des calculateurs pour la gestion du moteur, puis l'antiblocage des roues, les airbags et le contrôle de trajectoire. Les années 1990 et 2000 voient l'arrivée des téléphones mobiles, des appareils photo numériques et des récepteurs GPS, tous bâtis autour de systèmes embarqués de plus en plus puissants. Depuis les années 2010, l'Internet des objets a ajouté la connexion permanente à ces petits systèmes, ouvrant de nouveaux usages autant que de nouveaux risques.

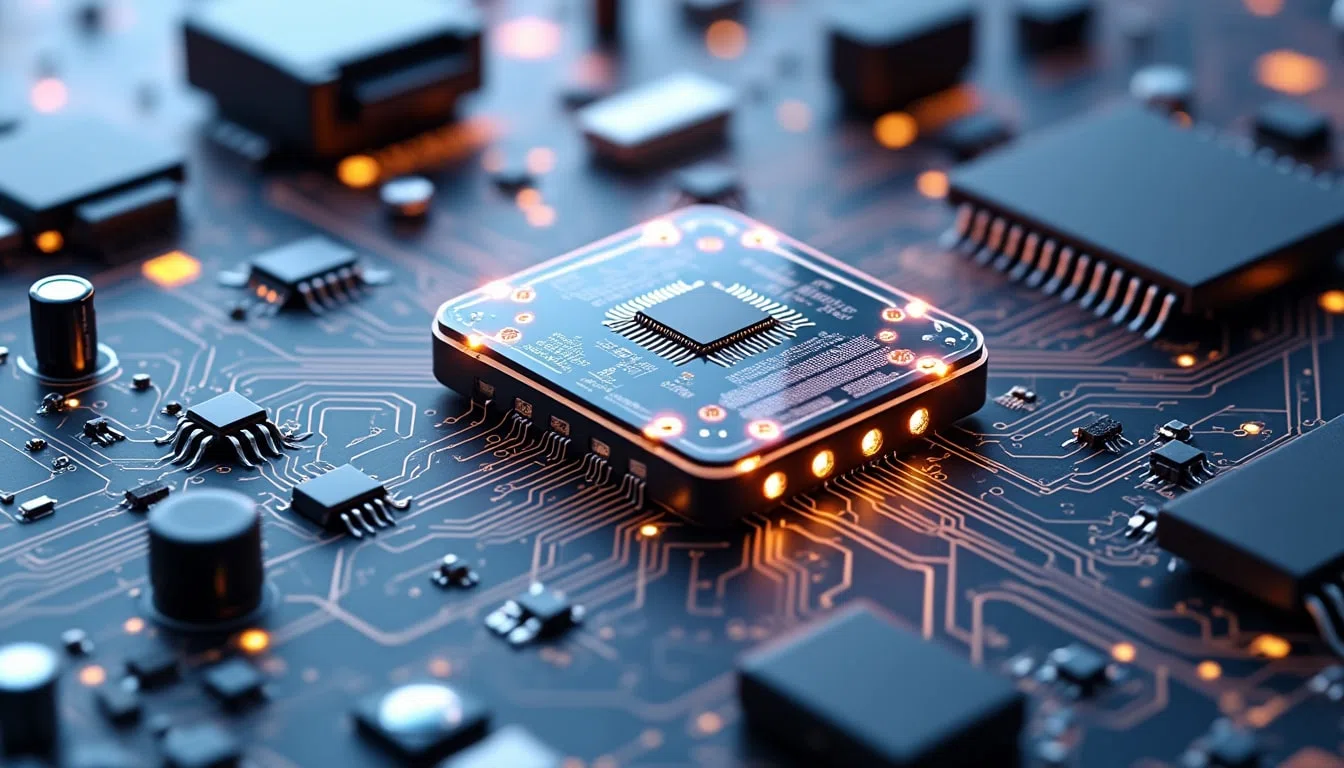

Carte électronique d'un système embarqué avec son microcontrôleur

Où trouve-t-on des systèmes embarqués ? Applications

Les systèmes embarqués sont présents dans presque tous les secteurs. L'automobile en est l'un des plus grands consommateurs : gestion du moteur et de la boîte de vitesses, freinage antiblocage, contrôle de stabilité, airbags, climatisation, tableau de bord, aides à la conduite comme le régulateur adaptatif ou le freinage d'urgence, et, dans les véhicules électriques, gestion de la batterie et de la recharge. L'aéronautique et le ferroviaire s'appuient sur des calculateurs certifiés pour les commandes de vol, la navigation et la signalisation. Dans la santé, stimulateurs cardiaques, pompes à insuline, appareils d'imagerie et moniteurs de surveillance reposent sur des systèmes dont la fiabilité est vitale. À la maison, ils pilotent l'électroménager, les box Internet, les télévisions, les thermostats, les caméras de surveillance, les assistants vocaux et les montres connectées. L'industrie les utilise dans les automates programmables, les robots, les machines-outils et les capteurs qui surveillent les chaînes de production, une évolution souvent désignée sous le nom d'industrie 4.0. On les retrouve encore dans les distributeurs de billets, les terminaux de paiement, les compteurs électriques communicants, les drones, les satellites, les équipements de télécommunication et les instruments de mesure scientifique.

Dessin d'une voiture et de ses principaux systèmes embarqués reliés par un bus de communication : moteur, freinage, airbags, tableau de bord, batterie Moteur Airbags Tableau de bord Freinage antiblocage bus CANréseau interne Une voiture, des dizaines de calculateurs
Une voiture moderne contient de nombreux systèmes embarqués spécialisés qui échangent leurs informations par un réseau interne comme le bus CAN.

Quels sont les défis des systèmes embarqués ?

Concevoir un système embarqué oblige à concilier des contraintes souvent contradictoires. Les ressources limitées imposent un logiciel compact et efficace : quelques kilo-octets de mémoire suffisent parfois, ce qui exclut les facilités dont profitent les programmes pour ordinateur. La consommation d'énergie est un enjeu majeur pour les objets sur batterie ou les capteurs isolés, qui doivent passer l'essentiel de leur temps en veille profonde. La sûreté de fonctionnement est cruciale dans les domaines critiques : une panne de calculateur de freinage ou de pilote automatique peut coûter des vies, c'est pourquoi l'automobile, l'aéronautique, le ferroviaire et le médical appliquent des normes strictes de développement et de vérification, avec redondance des composants, tests exhaustifs et parfois preuves mathématiques de correction. La cybersécurité est devenue un autre défi depuis que ces systèmes sont connectés : des objets mal protégés, avec des mots de passe par défaut ou un logiciel jamais mis à jour, ont déjà été détournés en masse pour mener des attaques contre des sites web. Il faut aussi prévoir la mise à jour à distance des logiciels, la durée de vie des produits, parfois de plusieurs décennies dans l'industrie, et le risque que certains composants ne soient plus fabriqués avant la fin de vie de l'équipement, un problème d'obsolescence bien connu des industriels.

Concevoir un système embarqué : métiers, outils et prototypage

Le développement d'un système embarqué mobilise des compétences à la frontière de l'électronique et de l'informatique. Les ingénieurs en électronique conçoivent la carte, choisissent le microcontrôleur, les capteurs et les composants d'alimentation, tandis que les développeurs de logiciel embarqué écrivent les programmes, le plus souvent en langage C ou en C++, parfois en Rust ou en assembleur pour les parties les plus critiques, en gardant toujours un œil sur la mémoire et le temps d'exécution. Ils travaillent avec des outils spécifiques : compilateurs croisés, qui produisent sur un ordinateur classique un programme destiné à une autre puce, sondes de débogage branchées directement sur la carte, oscilloscopes et analyseurs logiques pour observer les signaux électriques, simulateurs et bancs de test qui reproduisent l'environnement réel. Le métier, recherché dans l'automobile, l'aéronautique, la santé, l'énergie et l'électronique grand public, s'apprend dans les écoles d'ingénieurs et les formations spécialisées. Pour découvrir le domaine ou tester rapidement une idée avant de concevoir une carte sur mesure, les étudiants, les amateurs et de nombreux ingénieurs utilisent des cartes de développement bon marché, comme les cartes Arduino à microcontrôleur ou le Raspberry Pi, un nano-ordinateur capable de faire tourner Linux et de piloter capteurs, moteurs et écrans.
