Le sertissage est une technique d'assemblage qui consiste à déformer une pièce métallique, par pression, pour l'emboîter durablement sur une autre, sans soudure, sans colle et sans flamme. En plomberie et en chauffage, le mot désigne d'abord le raccordement de tubes en cuivre, en multicouche, en PER ou en inox à l'aide de raccords spéciaux que l'on écrase avec une pince à sertir : en quelques secondes, la douille du raccord se resserre sur le tube et comprime un joint qui rend l'ensemble étanche. Cette méthode s'est largement imposée sur les chantiers depuis quelques décennies, car elle est rapide, propre et évite les risques d'incendie liés au chalumeau dans des maisons pleines d'isolants et de bois. Le même mot recouvre toutefois d'autres gestes, du joaillier qui fixe une pierre sur une bague à l'électricien qui écrase une cosse sur un câble, en passant par la fermeture des boîtes de conserve. Cette définition explique le principe du sertissage, ses différentes formes, les outils utilisés, son histoire, les erreurs à éviter et les situations où il s'impose face au brasage ou aux raccords vissés.

Qu'est-ce que le sertissage ? Définition

Au sens technique, le sertissage est un assemblage permanent obtenu par déformation plastique contrôlée : on applique une force suffisante pour que le métal se déforme sans revenir à sa forme initiale, de façon à enserrer une autre pièce. En plomberie, on insère le tube dans un raccord, puis on referme sur la douille une mâchoire dont le profil correspond exactement au modèle de raccord. La pression écrase le métal de la douille autour du tube et comprime un ou plusieurs joints toriques, généralement en élastomère de type EPDM pour l'eau, logés à l'intérieur. Le résultat est une liaison étanche et mécaniquement solide, réalisée sans apport de matière ni chauffage. On la retrouve dans les réseaux d'eau froide et d'eau chaude sanitaire, le raccordement d'un ballon ou d'un le chauffe-eau, les circuits de chauffage central et les planchers chauffants. Contrairement à un raccord vissé, le raccord serti ne se démonte pas : en cas de modification, on coupe le tube et on pose un nouveau raccord. C'est cette permanence, associée à la rapidité de pose, qui fait du sertissage une technique appréciée pour les réseaux encastrés.

Les autres sens du mot sertissage

Le mot sertissage vient de sertir, qui désignait à l'origine l'action d'enchâsser une pierre précieuse dans un métal. En joaillerie, le sertisseur rabat de fines griffes, un bord continu, dit serti clos, ou de minuscules grains de métal sur la pierre pour la maintenir sans colle : c'est un métier à part entière, d'une grande précision. En électricité, le sertissage fixe une cosse, un embout ou un connecteur sur l'extrémité d'un conducteur en écrasant le métal avec une pince spécifique, ce qui assure à la fois le contact électrique et la tenue mécanique. Dans l'industrie de l'emballage, le sertissage désigne le repli du couvercle et du corps d'une boîte de conserve ou d'une canette en un joint double et hermétique. En carrosserie automobile, on parle aussi de sertissage, ou d'ourlage, pour le repli du bord d'une tôle sur une autre, par exemple sur un capot ou une portière. Tous ces usages partagent le même principe : immobiliser deux éléments par la seule déformation du métal. Dans le domaine du bricolage et du bâtiment, c'est néanmoins le sertissage de tubes qui domine, et c'est lui que développe la suite de cet article.

Coupe d'un raccord à sertir avant et après sertissage : les mâchoires écrasent la douille et compriment le joint torique sur le tubeAvant : tube inséré en butéeAprès : raccord sertieauDouille du raccordTubeJoint torique au reposMâchoiresJoint comprimé : étanche
Le sertissage radial déforme la douille du raccord autour du tube : le joint torique comprimé assure l'étanchéité, sans flamme ni soudure.

Comment fonctionne le sertissage en plomberie ?

Le sertissage en plomberie repose sur l'association de trois éléments : un tube correctement préparé, un raccord conçu pour être serti et un outil muni de la mâchoire adaptée. Le raccord comporte une douille, une bague ou une sertissure, qui entoure le tube une fois celui-ci inséré jusqu'en butée ; sur les modèles pour multicouche, un insert intérieur soutient la paroi du tube pour qu'il ne s'écrase pas. Lorsque l'on actionne la pince, la mâchoire se referme tout autour de la douille et la déforme selon un profil précis, calibré par le fabricant. Cette déformation remplit deux fonctions : elle bloque mécaniquement le tube, qui ne peut plus s'arracher sous la pression du réseau, et elle comprime le joint d'étanchéité entre le tube et le raccord. Certains raccords sont conçus pour fuir visiblement s'ils n'ont pas été sertis, afin que l'oubli soit repéré lors de la mise en eau et non des mois plus tard. Les pressions et températures admissibles dépendent du système, du matériau et du joint, et doivent être vérifiées dans la documentation du fabricant, en particulier pour les circuits de chauffage ou les installations solaires.

Les profils de mâchoires

Chaque fabricant de raccords associe ses produits à un ou plusieurs profils de sertissage, désignés par des lettres comme TH, U, H, B ou M, selon la forme que la mâchoire imprime au métal. Ces profils ne sont pas interchangeables : un raccord prévu pour un profil donné ne sera correctement serti qu'avec une mâchoire de ce même profil et du bon diamètre. Une mâchoire inadaptée peut donner une déformation d'apparence acceptable, mais trop faible ou mal placée, avec à la clé une fuite lente ou un arrachement sous pression. C'est pourquoi les installateurs vérifient toujours le marquage du raccord et la compatibilité annoncée dans les tableaux des fabricants. Les mâchoires existent en version monobloc, pour un seul diamètre, ou sous forme de têtes à inserts interchangeables, plus économiques quand on travaille plusieurs diamètres. Les diamètres courants dans le logement, par exemple seize ou vingt millimètres pour le multicouche, sont souvent couverts par les kits proposés aux particuliers. Les mâchoires s'usent avec le temps : un jeu dans les articulations ou une empreinte déformée compromet la qualité du sertissage, d'où l'importance de leur entretien et de leur contrôle régulier.

Quels sont les différents types de sertissage ?

Le terme recouvre plusieurs procédés que l'on peut classer selon la direction de l'effort et le domaine d'application. En plomberie, le sertissage radial est de loin le plus répandu : la mâchoire écrase la douille tout autour du tube, sur toute sa circonférence. Le sertissage axial, propre à certains systèmes en PER, fonctionne autrement : on élargit d'abord l'extrémité du tube avec un expanseur, on y glisse le raccord, puis une pince pousse une bague métallique ou plastique dans l'axe du tube, ce qui le plaque sur les cannelures du raccord ; ce système, réputé très fiable, est souvent employé pour les réseaux encastrés. La distinction entre outils manuels, électromécaniques et hydrauliques porte, elle, sur la façon de produire l'effort et non sur le principe du sertissage. Hors plomberie, on retrouve le sertissage de cosses électriques, la fermeture des emballages métalliques, le serti des bijoutiers et l'ourlage des tôles de carrosserie. Le tableau ci-dessous synthétise ces différentes familles et leurs principaux usages, pour aider à replacer chaque technique dans son contexte.

Type de sertissagePrincipeUsages courants
Sertissage radialMâchoires qui écrasent la douille du raccord tout autour du tubePlomberie et chauffage en multicouche, cuivre, inox
Sertissage axialBague glissée et poussée dans l'axe sur le tube expanséRéseaux en PER, alimentations encastrées
Sertissage de cossesÉcrasement d'une cosse ou d'un embout sur un conducteurÉlectricité, automobile, faisceaux de câbles
Sertissage de boîtesRepli du couvercle et du corps en un joint doubleConserves, canettes, emballages métalliques
Serti en joaillerieMétal rabattu sur une pierre par griffes, clos ou grainsBagues, bijoux, horlogerie
Sertissage par ourlageBord d'une tôle replié sur une autreCarrosserie, ouvrants, tôlerie

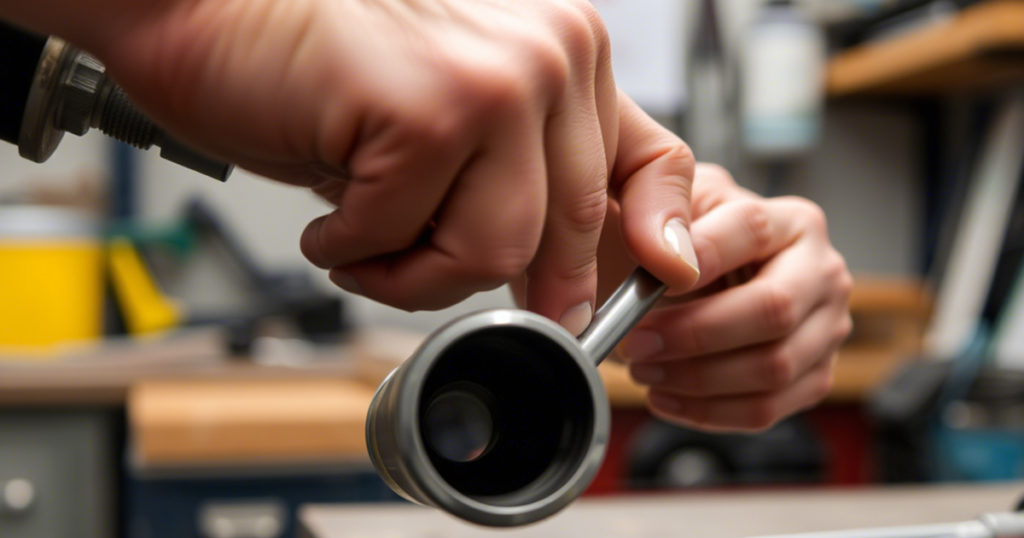

Sertissage de raccords sur des tubes métalliques dans l’industrie

Quels outils pour le sertissage ?

L'outil central est la pince à sertir, déclinée en plusieurs familles selon le volume de travail et les diamètres à traiter. La pince manuelle, à longs bras de levier, ne demande aucune alimentation et convient aux petits diamètres, aux dépannages ou aux interventions ponctuelles d'un bricoleur averti ; elle exige en revanche un effort physique et un peu d'habitude pour fermer complètement la mâchoire. Les sertisseuses électroportatives, sur batterie ou sur secteur, équipent la plupart des plombiers professionnels : un moteur entraîne un petit vérin qui referme la mâchoire avec une force constante, ce qui garantit des sertissages réguliers même en série, et certains modèles signalent la fin du cycle ou la nécessité d'un entretien. Pour les grands diamètres et les réseaux industriels, des outils hydrauliques plus lourds fournissent l'effort nécessaire. Autour de la pince, l'installation demande quelques accessoires indispensables : un coupe-tube adapté au matériau, un ébavureur ou calibreur, un feutre pour marquer la profondeur d'insertion et, pour le PER axial, un expanseur. En électricité, les pinces à cosses à cliquet assurent un écrasement complet avant de se rouvrir, ce qui évite les sertissages incomplets.

Pince manuelle ou électroportative : que choisir ?

Pour un particulier qui refait une salle de bains ou ajoute un radiateur, une pince manuelle livrée avec quelques inserts aux diamètres courants suffit souvent, à condition de choisir des raccords compatibles avec ses profils. Les kits vendus en magasin de bricolage associent d'ailleurs pince, mâchoires et raccords d'une même marque, ce qui limite les risques d'incompatibilité. Les sertisseuses électriques représentent un investissement plus important, qui se justifie pour des chantiers étendus ou une activité régulière ; certains loueurs de matériel les proposent à la journée, une solution intéressante pour une rénovation complète. Quel que soit l'outil, la règle d'or reste la même : respecter strictement les préconisations du fabricant du système de raccords, qu'il s'agisse du profil, du diamètre, de la préparation du tube ou de la profondeur d'insertion. Il faut aussi garder à l'esprit que les travaux de plomberie touchent à l'étanchéité d'un logement : en cas de doute, notamment sur une installation encastrée, sous chape ou raccordée au gaz, mieux vaut confier le chantier à un plombier qualifié, d'autant que les raccords de gaz obéissent à des règles spécifiques.

D'où vient le sertissage ? Petite histoire de la technique

L'idée de fixer deux pièces en déformant le métal est très ancienne : les orfèvres de l'Antiquité sertissaient déjà les pierres dans les bijoux, et les artisans assemblaient des pièces métalliques par repli ou écrasement bien avant l'invention de la soudure moderne. Le sertissage industriel se développe surtout au XXe siècle. Dans l'emballage, le double sertissage des boîtes de conserve permet une fabrication en grande série de contenants hermétiques. En électricité, l'industrie aéronautique et automobile adopte, notamment pendant et après la Seconde Guerre mondiale, des cosses à sertir qui résistent mieux aux vibrations que les connexions soudées. En plomberie, les premiers systèmes de raccords à sertir pour tubes métalliques apparaissent en Allemagne dans la seconde moitié du XXe siècle, d'abord pour l'acier et l'inox, puis pour le cuivre. L'essor des tubes en matériaux de synthèse, PER puis multicouche, à partir des années 1980 et 1990, accélère leur diffusion, car ces tubes ne se soudent pas. En France, le sertissage s'est progressivement installé chez les plombiers au cours des dernières décennies, au point de concurrencer largement le brasage au chalumeau sur les chantiers de logement.

Comment réussir un sertissage et quand l'utiliser ?

Un sertissage réussi dépend d'abord de la préparation du tube. La coupe doit être nette et perpendiculaire à l'axe, réalisée avec un coupe-tube plutôt qu'à la scie, qui laisse des bavures et des copeaux. On ébavure ensuite l'intérieur et l'extérieur du tube, et pour le multicouche on le recalibre afin de lui rendre une section parfaitement ronde, faute de quoi le joint risque d'être entaillé à l'insertion. Un repère au feutre indique la profondeur d'insertion, ce qui permet de vérifier que le tube est bien en butée et qu'il n'a pas reculé avant le sertissage ; de nombreux raccords disposent d'une fenêtre de contrôle pour la même raison. On place alors la mâchoire perpendiculairement au raccord, à l'endroit indiqué par le fabricant, et l'on va jusqu'au bout du cycle sans interruption. Après le sertissage, un contrôle visuel de l'empreinte et du repère s'impose, puis l'installation est mise en eau et soumise à un essai d'étanchéité avant d'être refermée, une étape indispensable pour les réseaux encastrés dans les cloisons ou noyés dans une chape. Le schéma ci-dessous résume cette séquence.

Les six étapes d'un sertissage de tube en plomberie : couper, ébavurer, marquer, insérer, sertir et contrôlerRéussir un raccord serti en six étapes1Couperd'équerre2Ébavureret calibrer3Marquerla profondeur4Insérerjusqu'en butée5Sertirbon profil6Contrôlerpuis essaiMâchoire et raccord doivent toujours être de profils compatibles.
La qualité d'un sertissage se joue surtout dans la préparation du tube, avant même que la pince ne se referme.

Les erreurs fréquentes

Les problèmes rencontrés avec le sertissage proviennent presque toujours d'un écart par rapport à cette méthode. L'erreur la plus courante est l'emploi d'une mâchoire incompatible, soit par le profil, soit par le diamètre, souvent « par habitude » ou faute d'avoir le bon insert sous la main : la déformation est alors incorrecte et le joint mal comprimé. Viennent ensuite le tube mal ébavuré, qui coupe le joint torique, et le tube inséré trop peu profondément, qui sera serti au mauvais endroit et pourra s'arracher sous pression. Une mâchoire usée ou une pince manuelle qui ne se ferme pas entièrement donnent des sertissages incomplets, d'apparence parfois satisfaisante. Le mélange de marques de tubes et de raccords non validés ensemble pose aussi problème, car les tolérances diffèrent d'un système à l'autre. Enfin, l'absence d'essai d'étanchéité avant de refermer un doublage ou de couler une chape transforme une petite fuite en dégât des eaux difficile à réparer. Une fuite sur un raccord serti ne se répare pas avec du mastic ou du silicone : on coupe la portion concernée et on pose un raccord neuf.

Quand préférer le sertissage ?

Le sertissage s'impose dans de nombreuses situations du bâtiment. Il est particulièrement adapté aux réseaux d'eau sanitaire et de chauffage en multicouche, aux planchers chauffants, aux rénovations en site occupé et aux interventions dans des espaces encombrés de matériaux combustibles, où l'absence de flamme supprime le risque d'incendie et évite les démarches de permis de feu exigées dans certains bâtiments. Sa rapidité réduit la durée des chantiers et sa reproductibilité facilite le contrôle de la qualité. Les raccords destinés à l'eau potable doivent en outre disposer des attestations sanitaires requises, comme l'ACS en France. Le brasage conserve toutefois sa place pour certains travaux sur cuivre, les raccords vissés ou à compression restent pratiques pour les éléments que l'on doit pouvoir démonter, et les raccords instantanés à enfoncer dépannent rapidement sans outillage. Avant de sertir un nouveau réseau, il est aussi utile de vérifier les conditions de pression de l'installation : lorsque la pression du réseau public est élevée, la pose d'un réducteur de pression en tête d'installation protège les raccords, les appareils et la robinetterie, et prolonge la durée de vie de l'ensemble.
